FD341W-0.5C手動通風蝶閥

手動通風蝶閥，普遍適用于建材、玻璃、礦山、電力、輕工、造紙等行業的通風、環保工程等管道系統中。

結構特點

手動通風蝶閥，采用優質碳素鋼焊接。具有結構合理、耐磨損、流阻損失小、操作靈活、指示方位明確、維護方便、使用壽命長等優點?？伤桨惭b或垂直安裝。配用蝸輪傳動裝置，開關輕松自如，任意調節閥門開度，是調節流量的理想設備。

性能參數

公稱壓力	介質流速	泄漏率	適用溫度	適用介質
0.05MPa	≤25m/s	≤1%	≤300℃	空氣、煙氣、粉塵氣體等

型號說明

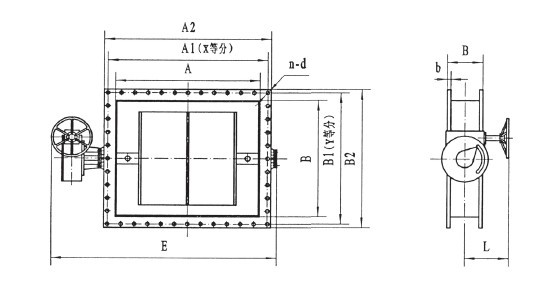

FD341W-0.5C外形圖

FD341W-0.5C外形連接尺寸

A×B	A1×B1	A2×B2	B	b	n-d	X	Y	E	L
200×200	245×245	280×280	180	8	8-Φ12	2	2	745	180
250×250	305×305	350×350	180	8	12-Φ12	3	3	795	180
320×250	375×305	420×350	180	8	12-Φ12	3	3	885	180
320×320	375×375	420×420	180	8	12-Φ12	3	3	885	180
400×320	455×375	500×420	180	8	14-Φ14	4	3	1015	180
400×400	455×455	500×500	200	10	16-Φ14	4	4	1015	180
500×320	555×375	600×420	200	10	16-Φ14	5	3	1115	180
500×400	555×455	600×500	200	10	18-Φ14	5	4	1115	180
500×500	555×555	600×600	200	10	20-Φ14	5	5	1115	180
630×320	685×375	730×420	200	10	18-Φ14	6	3	1115	180
630×400	685×455	730×500	200	10	20-Φ14	6	4	1115	180
630×500	685×555	730×600	200	10	22-Φ14	6	5	1115	180
630×630	685×685	730×730	220	10	24-Φ14	6	6	1115	250
aOO×400	855×455	900×500	220	10	22-Φ14	7	5	1535	250
800×500	855×555	900×600	220	10	24-Φ14	7	5	1535	250
800×630	B55×685	900×730	220	10	26-Φ14	7	6	1535	250
800×800	855×855	900×900	220	10	28-Φ14	7	7	1535	250
1000×400	1070×470	1130×530	220	12	22-Φ18	8	3	1675	250
1000×500	1070×570	1130×630	220	12	24-Φ18	8	4	1675	250
1000×630	1070×700	1130×760	220	12	26-Φ18	8	5	1675	250
1000×800	1070×870	1130×930	260	12	28-Φ18	8	6	1675	300
1000×l000	1070×1070	1130×1130	260	12	32-Φ18	8	8	1675	300
1250×400	1320×470	1380×530	260	12	26-Φ18	10	3	1975	300
1250×500	1320×570	1380×630	260	12	28-Φ18	10	4	1975	300
1250×630	1320×70	1380×760	260	12	30-Φ18	10	5	1975	300
1250×800	1320×870	1380×930	260	12	32-Φ18	10	6	1975	300
1250×1000	1320×1070	1380×1130	300	12	36-Φ22	10	8	1975	300
1600×630	1670×70	1730×760	300	12	36-Φ22	13	5	2295	300
1600×800	1670×870	1730×930	300	12	38-Φ22	13	6	2295	350
1600×1250	1670×1320	1730×1380	340	12	46-Φ22	13	10	2295	350
2000×800	2070×870	2130×930	340	16	42-Φ22	15	6	3005	350
2000×1000	2070×1070	2130×1130	340	16	46-Φ22	15	8	3005	350
