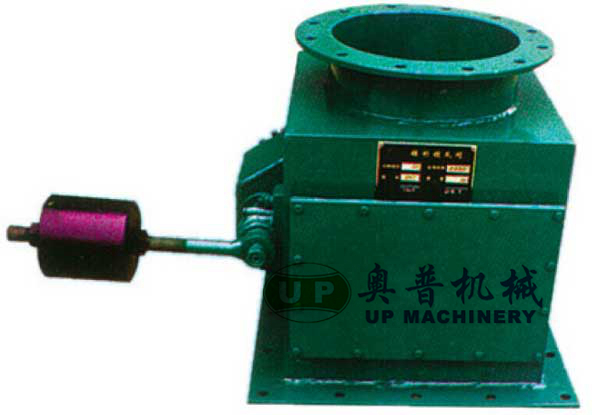

ZFX-H錐形鎖風閥

錐形鎖風閥廣泛適用于建材、冶金、礦山、煤炭、化工、熱電等行業，用于物料輸送的自動調節及控制，防止野風的進入，確保系統正常運行。
結構特點
采用優質鋼材焊接而成，運行靈活、密閉性好、性能可靠，具有自動鎖風落料的功效。特別適用于無粘度的固體粉料，細小顆粒料，晶體料的輸送與調節。
性能參數

適用介質	適用溫度	卸灰能力
粉塵物料	≤350℃	15~65t/h

工作原理
錐形鎖風閥利用力矩平衡的方法實現卸灰。當作用于翻板上的物料產生的力矩大于重錘搖桿產生的力矩時，閥板打開向下卸灰。一旦積灰卸去后，重錘與搖桿產生的力矩使閥板迅速關閉，實現鎖氣。落料的頻率及卸灰量依據工況需要來調整重錘位置。

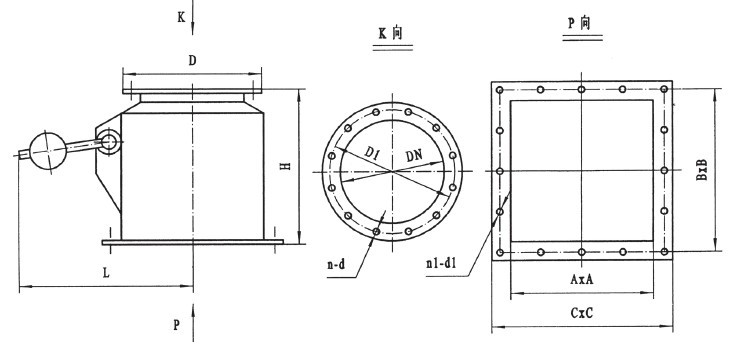

◎ZFX-H外形圖

ZFX-H外形連接尺寸

DN	D	D1	H	A×A	B×B	C×C	n-d	n1-d1	L
200	280	245	400	300×300	355×355	400×400	8-Φ10	12-Φ10	500
250	350	305	450	350×350	405×405	450×450	12-Φ10	12-Φ10	550
300	400	355	500	400×400	455×455	500×500	12-Φ10	16-Φ10	600
350	450	405	550	450×450	505×505	550×550	12-Φ12	16-Φ12	650
400	500	455	600	500×500	555×555	600×600	16-Φ12	20-Φ12	815
500	600	555	700	600×600	655×655	700×700	20-Φ14	20-Φ14	870

使用說明
•安裝時請注意閥體上標注介質流向，兩法蘭連接時必需加密封墊片，然后均勻鎖緊螺栓。
•設備在運行時，請定期給傳動部分加潤滑油。
•若長期存放應使設備處于關閉狀態，各傳動部位加潤滑油，不允許露天存放或堆置。
訂貨須知
•選用訂貨時，請參照產品樣本注明產品規格、型號及技術參數（使用溫度、設備工況、介質性質等）。
•選用訂貨時，若未注明客戶選用電裝代號的按我公司基本型配置，其基本型為普通型裝置，不帶任何有關特殊要求及相關配件。
•表格中未列規格、用于特殊介質或其它特殊要求，請與我公司經銷部、技術部聯系，可為您另行設計、制造。
