熟料散裝機

一、概述
　　熟料散裝機是從庫內將熟料(≤50mm)自動輸送到熟料散裝車船的設備。庫底水泥熟料散裝設備(見圖一)主要用手動棒閥，電動扇形閥、卷揚裝置，伸縮卸料裝置、收塵軟管，電容式限位開關，電控系統等部分組成。
二、技術參數表

技術性能	技術參數
輸送物料	水泥熟料或類似塊狀物料
物料容重	熟料1.45t/m³
物料溫度	≤80℃
物料粒度	≤50(mm)
裝車能力	200t/h
卸料頭伸縮距離	根據用戶要求定制
手動棒閥	790X790mm	410X410mm
電(氣)動扇形閥(振動給料機)	DZG1103 2X1.1kw	電液推桿：DTY700-400/100
卷揚機	CD1-180 功率：3KW 升降速度：8M/S
電容式(音叉)限位開關	FTC131探頭規格：Φ20X400 工作壓力：10bar 工作溫度：-40℃ C-200℃ (FTM探頭規格：Φ20X230 加長170mm 工作壓力：10bar)
裝機功率	-5.2kw	-4.5kw(-3kw)
參照圖	示意圖一	示意圖二	示意圖三
機型	庫底	庫底	庫側

注：熟料散裝機可以通過改變材質來滿足用戶物料溫度，物料粒度的要求。

▲熟料散裝機在廠演裝

三、工作原理
當運輸工具進入裝料位置后，打開棒閥相應的棒條數量。按住控制柜的“下降鈕”，下料頭到位后會自動斷開降電機電源，按“裝車鈕”進入卸料狀態，輔助配套設備會相應開始工作，卸料產生的灰塵通過下料斗，由伸縮收塵軟管進入收塵器凈化，當下料頭的物料裝滿時，下料頭邊上升，邊報警，上升距離要在裝料前設置，若上升距1米，則將時間繼電器的時間調為T=I/V。在上升過程中裝料始終在進行，當下料料滿時，再重復上述動作，到達料滿位置后，按停車鈕，使電振機反制動，或關閉扇形閥停止下料。停車后可按上升按鈕讓下料斗離開物料一定距離，確保運輸工具的移位，再對準第二個卸料工位。直到整個料倉裝滿為止。

▲熟料散裝機包裝

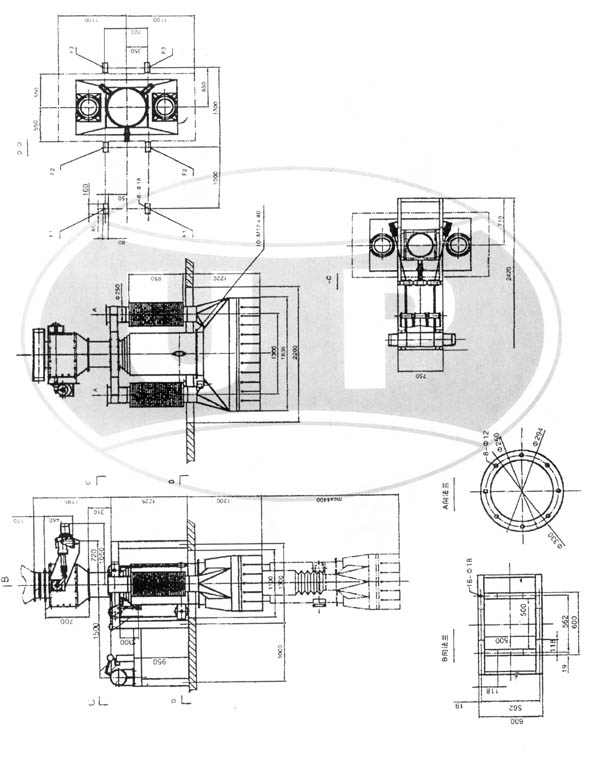

庫底熟料散裝機示意圖(圖一)

物料種類		熟料		物料容重			Y=1．25t／m3
物料溫度		≤90℃		物料粒度			≤150mm
裝車能力		220t／h		散裝頭伸縮距離			4400mm
振動給料機	型號				DZG1103#
	功率				2X1.lKW
	額定電壓				4．7A
	額定電流				5000N
卷揚機	型號				CD₁2—18D
	起升速度				8m／min
	額定起重量				20000N
	額定電壓				380V
	功率				3kw
電容式物位開關		型號	FTC131			Zui大壓力		10bar
		電壓	20V　AC
		探頭規格		Φ25 X400	溫度		-20～80℃

		靜載荷	動載荷
F1	垂直方向	3.72KN	±0.110kN
F1	水平方向		±0.120kN
F2	垂直方向	6.36KN	±0.110kN
F2	水平方向		±0.120kN
F3	垂直方向	7.2KN	±2.0kN
F3	水平方向
F4	垂直方向	7.8KN	±2.0kN
F4	水平方向
F5	垂直方向	±3.0KN	±0.75kN
F5	水平方向

技術要求：
1.鋼絲繩端部固定在卷揚機筒中，應牢固以防脫落
2.調整好鋼絲繩，避免散裝頭在提升或降落時不穩發生傾斜
3.安裝后所有滑輪都要輪動靈活
4.收塵能風量為2X3000m³/h

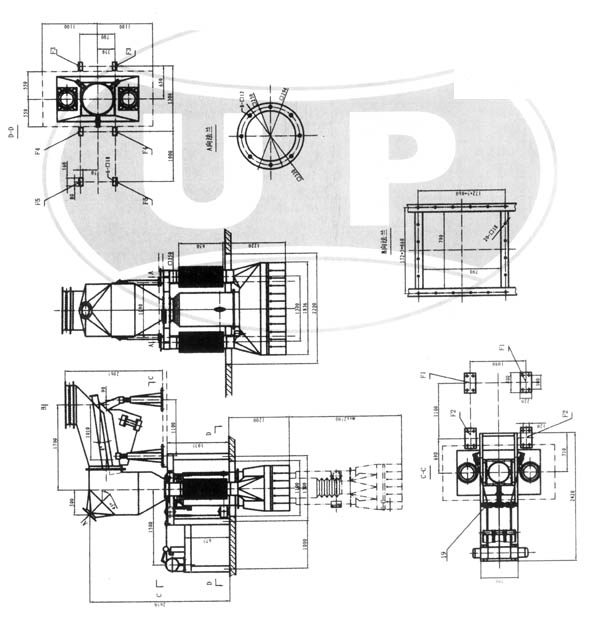

庫底熟料散裝機示意圖(圖二)

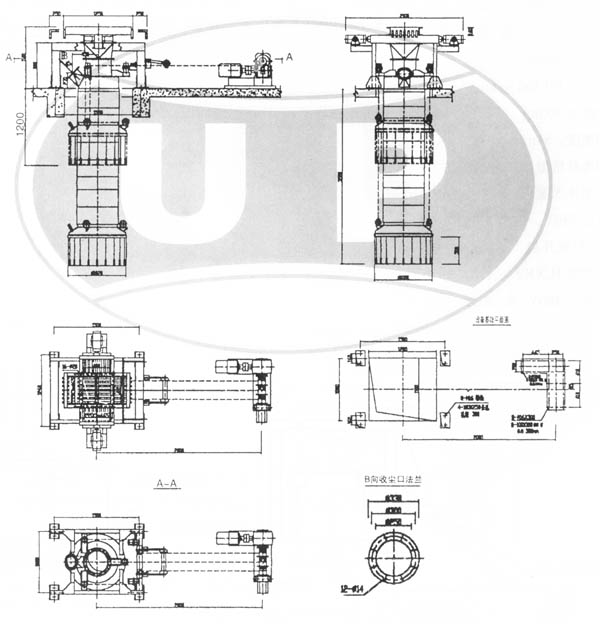

庫底熟料散裝機示意圖(圖三)

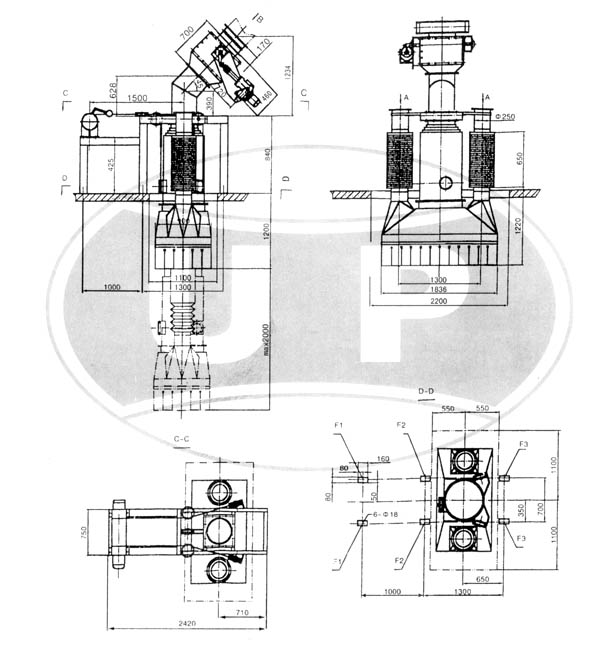

熟料散裝機安裝示意圖

設備基礎及埋件載荷
1.提升裝置：F_V=5KN×1.5 F_H=20KN×2
2.進料口法蘭：F_V＝50KN
3.散裝頭基礎：F_V＝4×10KN×15注四個柱腳止均為：10KN×1.5(系數)
FV垂直載荷
FH為水平載荷

主要技術參數
1.Zui大卸料能力：200-300T/H
2.物料Zui大粒度：小于50mm
3.物料Zui高溫度：小于150°
4.含塵氣體排放量：4500m³/h
5.提升電機功率：2.2-3KW
6.設備自重：3000kg
