VKX-Ⅰ卸料裝置
概述

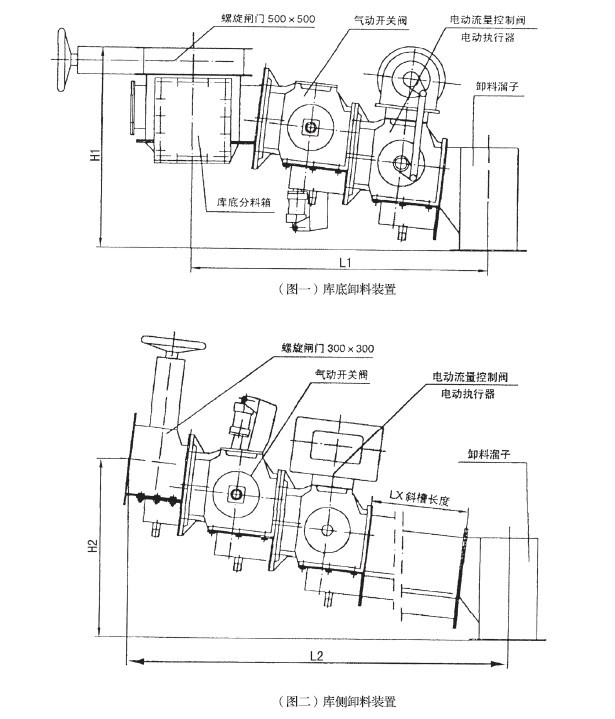

庫底卸料裝置由庫底螺旋閘門、庫底分料箱、電動（氣動）開關閥、電動流量控制閥及卸料溜子組成（見圖一），用于水泥生料粉或水泥的庫底卸料。庫底卸料裝置能自動調節卸料流量且均勻，其結構合理，操作維護簡單方便，可設三個卸料口，用戶也可選用庫側卸料裝置（見圖二）。
庫底卸料裝置的密封結構可分為軟性密封和剛性密封兩種形式，軟性密封結構系在閥芯與閥體之間采用羊毛氈壓緊的方式進行密封。剛性密封結構系在卸料的進口端加連接頭。連接頭與閥芯之間安裝鋼制弧形密封件，與閥芯密合實現剛性密封，其密封間隙可以調整，更適于動作頻次較高和溫度較高的場合，其密封效果好，使用壽命長。
技術參數表
規格 名稱 | B250 | B315 | B400 | |
軟性密封 | 流量m3/h | 130 | 160 | 220 |
使用溫度℃ | <100 | <100 | <100 | |
Zui大流通面積m2 | 0.0148 | 0.025 | 0.0425 | |
Zui小中心距mm | 1180 | 1230 | 1410 | |
Zui小高度H（α=6°）mm | 830 | 830 | 1025 | |
剛性密封 | 流量m3/h | 120 | 160 | 220 |
使用溫度℃ | <150 | <150 | <150 | |
Zui大流通面積m2 | 0.0148 | 0.025 | 0.0425 | |
Zui小中心距mm | 1350 | 1410 | 1410 | |
開 關 閥 | Zui小高度H（α=6°）mm | 830 | 830 | 1025 |
氣缸 | QGBⅡ100x200-MP4 | QGBⅡ100x200-MP4 | ||
電磁閥 | KD25-8，220V | |||
電動推桿 | DT100-20 | DT300-200 | ||
流量閥 | 電動執行器 | DKJ-310/AS-25 | DKJ-410/BS-60 | |
代號 規格 | H1 | L1 | H2 | L2 |
B250 | 980 | 1360 | 670+Lx Sin6° | 1482+Lx Cos6° |
B315 | 1060 | 1410 | 718+Lx Sin6° | 1372+Lx Cos6° |
B400 | 1060 | 1410 | 688+Lx Sin6° | 1372+Lx Cos6° |
