庫底卸料閥系統
一、 概述
庫底卸料閥系統主要用于生料均化庫，水泥庫庫底卸料。庫底卸料閥系統可截斷庫的料流，可對卸料量進行控制，整個系統由閘板閥、回轉閥及流量控制閥系統三個部分組成，其閥體與閥芯為金屬的硬密封結構。

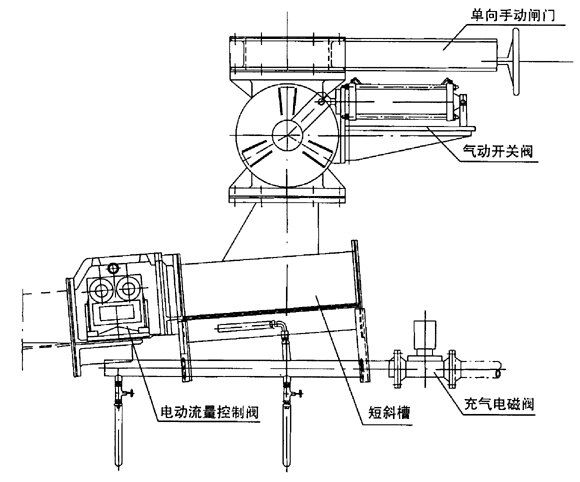

二、示意圖
三、 技術參數表
規格 名稱 | 200/250 | 200/315 | 200/400 | 300/500 |
輸送物料 | 粉狀物料 | 粉狀物料 | 粉狀物料 | 粉狀物料 |
物料容重t/m3 | 0.7-1 | 0.7-1 | 0.7-1 | 0.7-1 |
物料溫度℃ | ＜100 | ＜100 | ＜100 | ＜100 |
物料溫度 | ＜1% | ＜1% | ＜1% | ＜1% |
Zui大通過能力m3/h | 130 | 200 | 320 | 560 |
閘板閥 | 310×310 | 310×310 | 310×310 | 410×410 |
氣動回轉閥 | 200×200 | 200×200 | 200×200 | 300×300 |
氣缸 | QGB II 100×250－MP4 | QGB II 100×250－MP4 | QGB II 100×250－MP4 | QGB II 100×250－MP4 |
電動流量閥 | Φ250 | Φ250 | Φ250 | Φ250 |
電動執行器 | DKJ－310/AS－25 | DKJ410/BS－60 | DKJ－410/BS－60 | DKJ－410/BS－60 |
